นั่งร้านลิ่มล็อค
นั่งร้านลิ่มล็อค (RING LOCK SYSTEM) เป็นระบบนั่งร้านแบบโมดูลาร์ (Modular) ที่มีจุดเด่นที่การเชื่อมต่อแต่ละส่วนด้วยเหล็กที่ใช้ “ลิ่ม” ในการยึดตัวเสาและคานเข้าด้วยกัน ช่วยให้งานติดตั้งและถอดประกอบทำได้ง่ายและรวดเร็ว โดยไม่ต้องใช้สกรูหรือน็อตให้ยุ่งยาก อีกทั้งยังแข็งแรง รองรับน้ำหนักได้ดี และปลอดภัยต่อการใช้งานในงานก่อสร้างขนาดเล็กไปจนถึงโครงการใหญ่

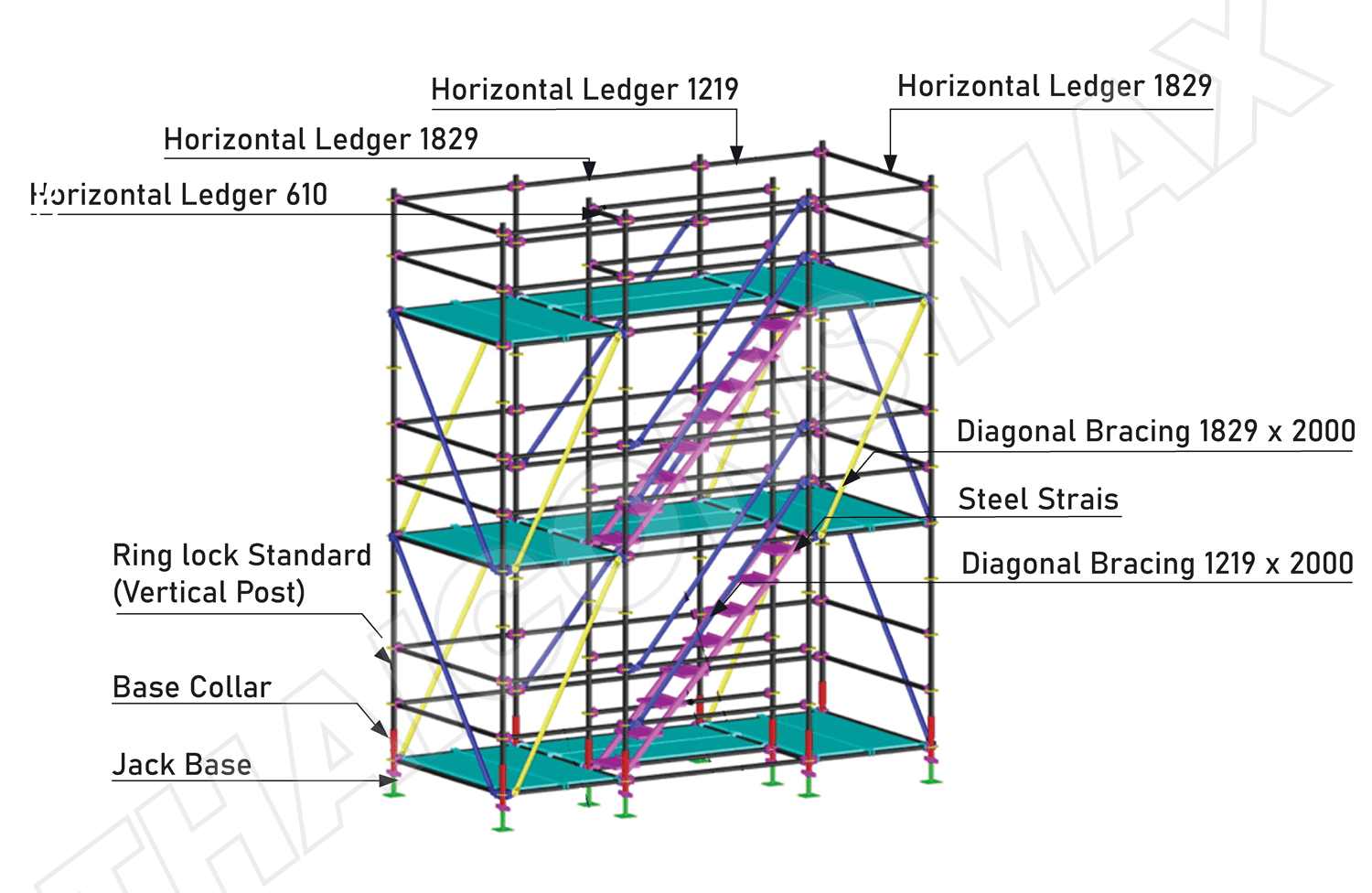

PRODUCT DETAIL
RING LOCK STANDARD (VERTICAL)
SPECIFICATION
MODEL
LENGTH (m)
WEIGHT (kg.)
Ringlock Standard 0.5 m.
0.5
2.32
Ringlock Standard 1.0 m.
1.0
4.64
Ringlock Standard 1.5 m.
1.5
6.96
Ringlock Standard 2.0 m.
2.0
9.28
Ringlock Standard 2.5 m.
2.5
11.60
Ringlock Standard 3.0 m.
3.0
13.92
The load-bearing vertical posts (48 x 3.2 mm.) are fitted with rosetees at 500 mm. intervals. Each rosette allows up to 8 connections, both horizontally and diagonally.

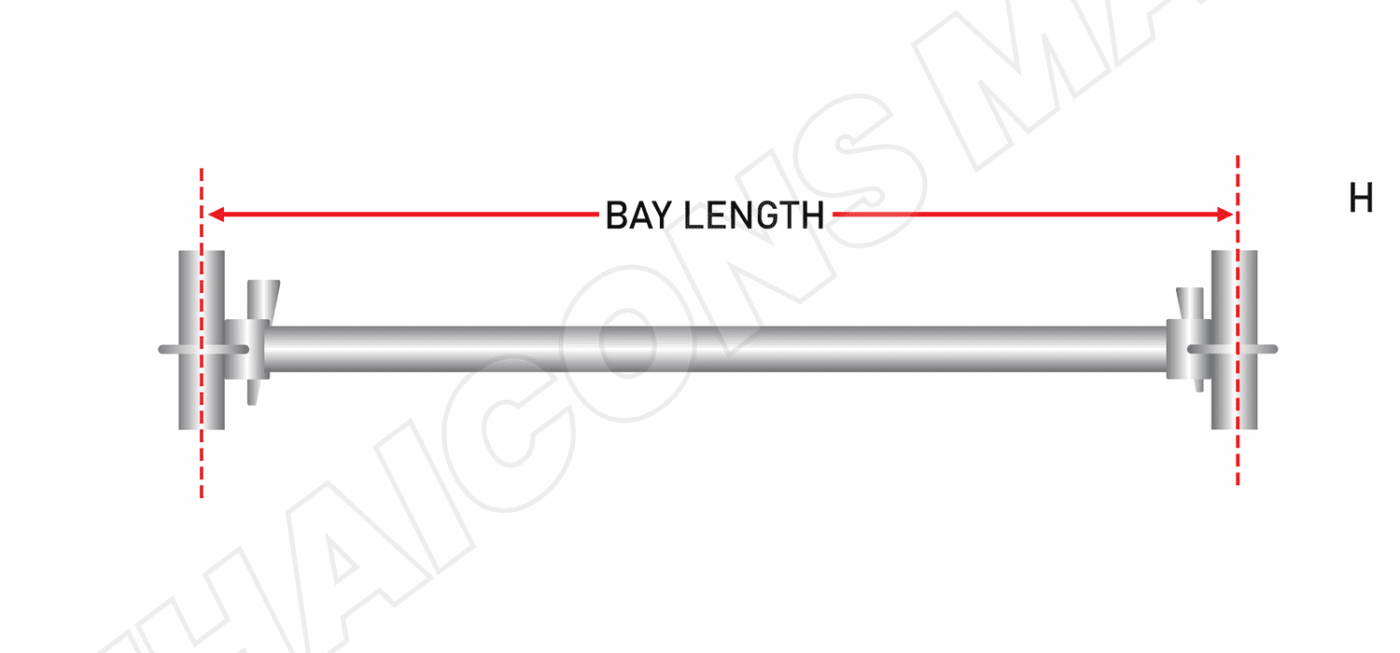

RING LOCK LEDGER (HORIZONTAL)
Ø 48.3 x 2.75 mm.
SPECIFICATION
MODEL
LENGTH (m)
WEIGHT (kg.)
Ringlock ledger 1829
1829
6.30
Ringlock ledger 1524
1524
5.70
Ringlock ledger 1219
1219
4.45
Ringlock ledger 610
610
2.57
SPECIFICATION
MODEL
BAY LENGTH
(mm.) x H.(mm.)(m)
WEIGHT (kg.)
Ringlock ledger 1829
1829 x 2000
9.11
Ringlock ledger 1524
1524 x 2000
9.00
Ringlock ledger 1219
1219 x 2000
8.14
Ringlock ledger 610
610 x 2000
7.50
SPIGOT (JOINTPIN)
หมุดยึดนั่งร้านหรือหมุดหัวเสา
WEIGHT 0.70 kg.
BASE COLLAR
Ø 48.3 x 2.75 mm.
SPECIFICATION |
||
|---|---|---|
| MODEL | LENGTH (m) | WEIGHT (kg.) |
|
Ringlock Standard 0.5 m. |
0.5 |
2.32 |
|
Ringlock Standard 1.0 m. |
1.0 |
4.64 |
|
Ringlock Standard 1.5 m. |
1.5 | 6.96 |
|
Ringlock Standard 2.0 m. |
2.0 | 9.28 |
|
Ringlock Standard 2.5 m. |
2.5 | 11.60 |
|
Ringlock Standard 3.0 m. |
3.0 | 13.92 |
The load-bearing vertical posts (48 x 3.2 mm.) are fitted with rosetees at 500 mm. intervals. Each rosette allows up to 8 connections, both horizontally and diagonally.
SPECIFICATION |
||
|---|---|---|
| MODEL |
LENGTH (m) | WEIGHT (kg.) |
|
Ringlock ledger 1829 |
1829 |
6.30 |
|
Ringlock ledger 1524 |
1524 |
5.70 |
|
Ringlock ledger 1219 |
1219 | 4.45 |
|
Ringlock ledger 610 |
610 | 2.57 |
SPECIFICATION |
||
|---|---|---|
| MODEL | BAY LENGTH (mm.) x H.(mm.)(m) |
WEIGHT (kg.) |
|
Ringlock ledger 1829 |
1829 x 2000 |
9.11 |
|
Ringlock ledger 1524 |
1524 x 2000 |
9.00 |
|
Ringlock ledger 1219 |
1219 x 2000 | 8.14 |
|
Ringlock ledger 610 |
610 x 2000 | 7.50 |
