แบบเหล็กมาตรฐาน

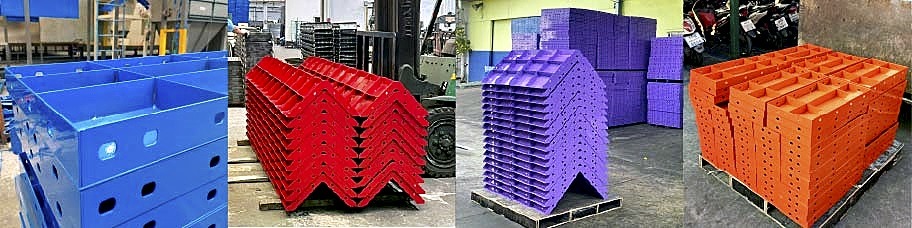

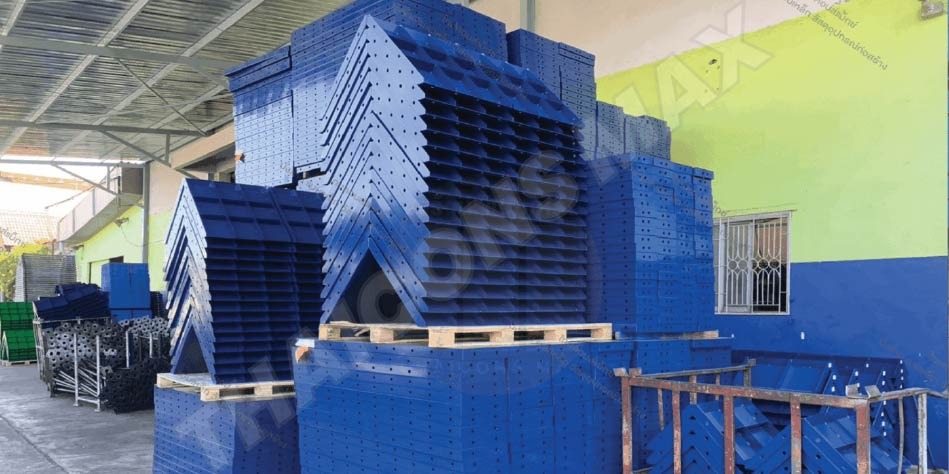

แบบเหล็กมาตรฐาน (Metal Form) แบบเหล็กสำหรับใช้ในงานก่อสร้างเพื่อหล่อคอนกรีต มีขนาดมาตรฐานและมีหลากหลายขนาดให้เลือกใช้งานตามพื้นผิวของงานหล่อ ใช้สำหรับหล่อคอนกรีต เสา คาน ผนัง พื้น ฯลฯ โดยนำแบบเรียบหลายๆแผ่นมาต่อกันให้ได้ตามขนาดที่ต้องการ พ่นเคลือบสีสวยงาม ด้วยระบบสีฝุ่น ป้องกันสนิมได้ดี แข็งแรง ทนทาน ใช้งานได้หลายครั้ง สามารถสั่งทำได้ทุกไซส์ ทุกขนาดตามความต้องการ.

แบบเรียบ / flat form

แบบเหล็ก แบบเรียบ ขนาด 50 x 200 x 1200 mm.

FLAT FORM	HOT
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
FF – 2012	50 x 200 x 1200	50

แบบเหล็ก แบบเรียบ ขนาด 50 x 300 x 1200 mm.

FLAT FORM
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
FF – 3012	50 x 300 x 1200	50

แบบเหล็ก แบบเรียบ ขนาด 50 x 400 x 1200 mm.

FLAT FORM	HOT
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
FF – 4012	50 x 400 x 1200	50

แบบเหล็ก แบบเรียบ ขนาด 50 x 500 x 1200 mm.

FLAT FORM
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
FF – 5012	50 x 500 x 1200	50

FLAT FORM
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
FF – 6012	50 x 600 x 1200	50

แบบมุม / corner angle

แบบมุมฉาก / CORNER ANGLE

แบบมุม ใช้ยึดมุมแบบเรียบ2แผ่น เข้าด้วยกัน ในลักษณะมุมฉาก เช่น มุมทั้ง4ของเสา ระหว่างแบบข้างและแบบท้อง ของคาน มุมของผนัง ฯลฯ

CORNER ANGLE
MODEL	DIMENSION ( H x W x L)	RIB HIGHT (mm.)
CA – 1800	50 x 50 x 1800	50
CA – 1500	50 x 50 x 1500	50
CA – 1200 HOT	50 x 50 x 1200	50
CA – 900	50 x 50 x 900	50
CA – 600	50 x 50 x 600	50

แบบมุมใน / INSIDE CORNER FORM

แบบมุมใน ใช้ประกอบแบบเรียบในการหล่อผนังด้านในที่เป็นมุมฉาก เช่น ช่องลิฟท์ ถังเก็บน้ำ ฯลฯ

INSIDE CORNER FORM
WIDTH (mm.)	LENGTH ( mm.)	RIB HIGHT (mm.)
200 x 200	1800	50
200 x 150	1500	50
150 x 150	1200	50
150 x 100	900	50
100 x 100	600	50

แบบมุมนอก / OUTSIDE CORNER FORM

แบบมุมนอก ใช้ประกอบกับแบบเรียบในการหล่อผนังด้านนอกที่เป็นมุมฉาก

OUTSIDE CORNER FORM
WIDTH (mm.)	LENGTH ( mm.)	RIB HIGHT (mm.)
200 x 200	1800	50
200 x 150	1500	50
150 x 150	1200	50
150 x 100	900	50
100 x 100	600	50
